Уровень 26: Бросок кубика
Открыть уровень →Где это в машине →
Задание
Подключите LFSR (генератор случайных чисел) к шине данных через второй BusOR.
LFSR (Linear Feedback Shift Register) — генератор псевдослучайных чисел. Доступен через порт 250 (0xFA).
Главная идея уровня: случайность в машине не случайна: LFSR — регистр со сдвигом и обратной связью, серия чисел предсказуема и повторяется через огромный период. Второй BusOR добавляет на шину третий источник по правилу уровня 22.
Материалы по теме
- Memory-Mapped I/O: Гениальный обман процессора
- Справка по ассемблеру →
- LFSR — генератор случайных чисел
- AddrDecoder — дешифратор адреса

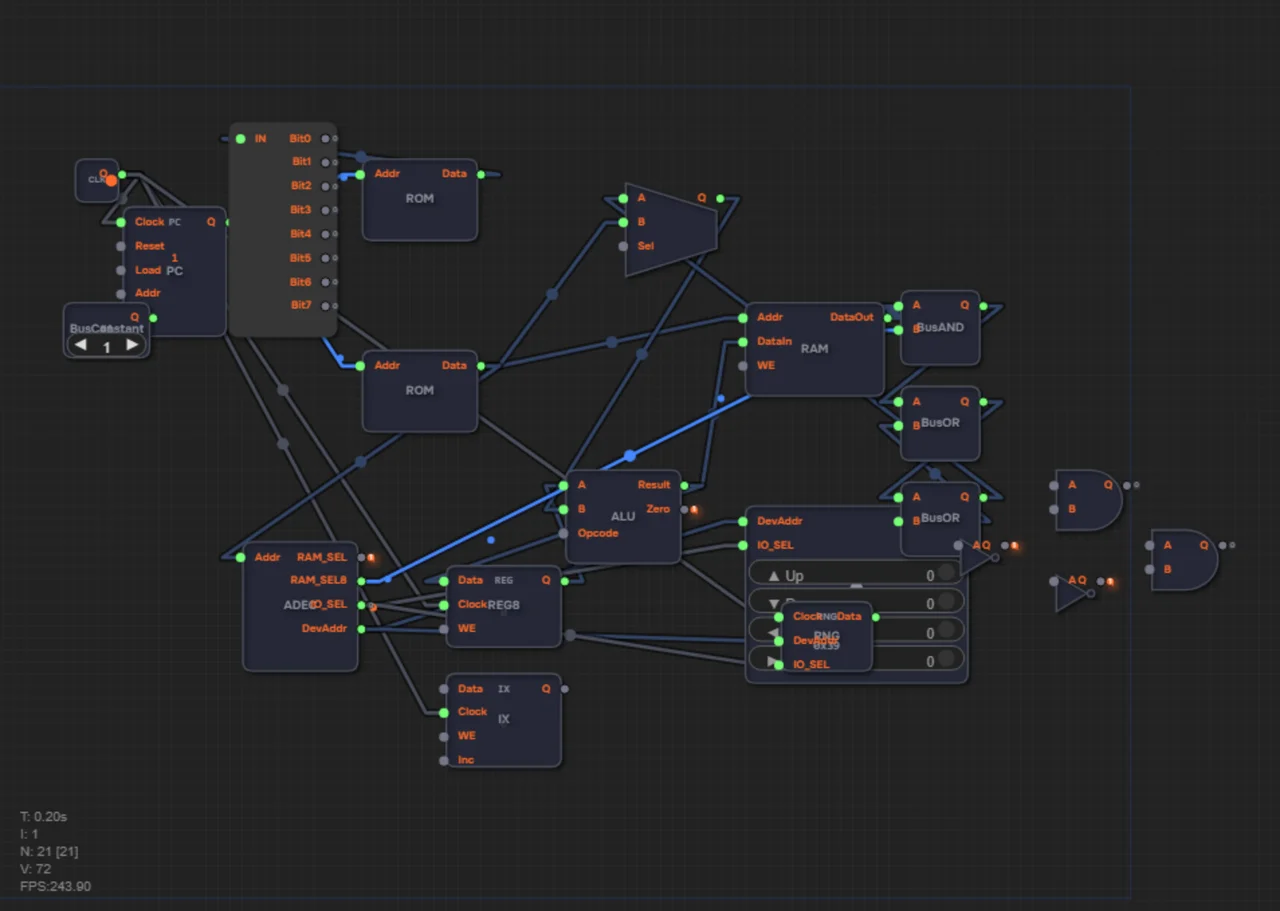

Решение для самопроверки
Сначала попробуйте собрать схему сами. Решение ниже — способ свериться, если застряли или уже справились.
Каждый такт LFSR выдаёт новое 8-битное «случайное» число на шину данных, если: - IO_SEL = 1 (адрес в диапазоне I/O: 224–255) - DevAddr = 0x1A (26 = порт LFSR, 250 & 0x1F)
Задачи: 1. BusConstant = 2 → PC.Inc. 2. ROM#1 → RAM.Addr. 3. Подключите выход LFSR.Data к шине данных через второй BusOR: - Первый BusOR уже соединяет RAM (через BusAND) и Gamepad. - Второй BusOR (pre:BusOR#1) нужно соединить: выход первого BusOR → BusOR#1.A, LFSR.Data → BusOR#1.B. - Выход BusOR#1 должен идти к BusMUX (и далее к ALU8.B).
Теперь все три источника (RAM, Gamepad, LFSR) подключены к шине данных через AddrDecoder, и в каждый момент активен только один.
